概述

分體式剩余電流式電氣火災監控探測器集剩余電流檢測、電流檢測、電壓檢測、溫度檢測、功率因數、有功功率、無功功率、電度、報警、脫扣、及 485通訊等多種功能于一體、且具有智能化分析能力，是新型防火設備、當供電設備發生電氣事故時、探測控制器能發出聲光報警及時提醒工作人員檢查故障、排除可能發生的電氣隱患、防止事故發生。

分體式剩余電流式電氣火災監控探測器適用于小區樓房、醫院、圖書館、機房、集貿商場公眾文化娛樂場所、餐廳旅社、集體宿舍、學校、文物保護單位、工廠車間、普通倉庫等區域用電安全防火保護。但不適用于易燃易爆和強腐蝕性環境。

分體式剩余電流式電氣火災監控探測器既可以為相對獨立的用電區域保護而單獨安裝、也可以聯網組成電氣火災監控報警系統。

分體式剩余電流式電氣火災監控探測器執行國家標準 GB14287.2-2014《剩余電流式電氣火災監控探測器》。

基本功能

1、實時監測

分體式剩余電流式電氣火災監控探測器能夠實時監測受控回路剩余電流、電流、電壓、溫度、功率因數、有功功率、無功功率、電度等電參數。

2、報警保護功能

分體式剩余電流式電氣火災監控探測器能夠探測回路的剩余電流、電流、電壓、溫度；達到相應的報警值，監控器會發出聲光信號報警、能在規定時間內切斷供電回路。

3、通訊功能

通訊方式:485 通訊。

分體式剩余電流式電氣火災監控探測器配有 485 通訊接口。通過 485 通訊可以與監控設備主機進行組網通訊、實現遠程管理、維護和監控。

主要技術參數

1、額定工作電壓 AC220V；

2、剩余電流越限報警、保護；

①報警設定值:50mA-999mA(±5%)連續可調，步長為 1mA；

②額定剩余動作電流:50mA-999mA 連續可調；

③額定溫度動作值:20-100℃連續可調。

3、保護動作時間:1s-10s 可調步長 1s；

4、警報聲響:>70db；

5、報警脫口輸出：開關型、觸點容 AC250V/3A；

6、消防輸入 DC24V；

7、通訊方式：與上位機 485 通訊<1km，手拉手的接線方式，事件信息主動上報；

8、使用環境條件

(1)環境溫度:-20C~+40C；

(2)相對濕度:10%至 90%；

(3)海拔高度:不超過 3000m；

(4)使用場所:具防雨設施。

參數設置

按鍵說明:

1.“復位/確認”:測量時復位，設置時確認。

2.“切換/設置”：短按切換顯示，長按進入設置。

3.“自檢/遞減”：測量時自檢，設置時遞減。

4.“自檢/遞增”：測量時消音，設置時遞增。

設置說明:

長按“切換/設置”，顯示 PSUD，輸入密碼，默認 0000；“切換/設置”移位光標，遞增或者遞減修改光標位置數值，“切換/設置”確認輸入。參數設置

如下：

ADR：通訊地址，001-255 可調，默認 001；剩余電流式電氣火災監控探測器使用說明書

BUD：波特率 2400；

IL：漏電報警值 30-999mA 可調，默認 300mA；

DTL：漏電報警延遲 0-9s 可調，默認 0s；

TH：溫度報警值 0-100℃，默認 80℃；

DTT：溫度報警延遲 0-9s 可調，默認 0s；

UH：過壓故障值 0-999V 可調，默認 257V；

UL：欠壓故障值 0-999V 可調，默認 187V；

CH：過流故障值 0-9999A 可調，默認 100A；

DTE：電量報警延遲 0-9s 可調，默認 5s；

NET：3-4：三相四線，3-3：三相三線，默認 3-4；

CT：電流變比 5A/1A;（以 1A 為基準，100A 輸入，參數設置為 20）；

DSP：顯示模式（LOOP 循環，FIH 固定），默認為 FIH;

PSD：修改密碼；

CLRE：清零電能。

安裝說明

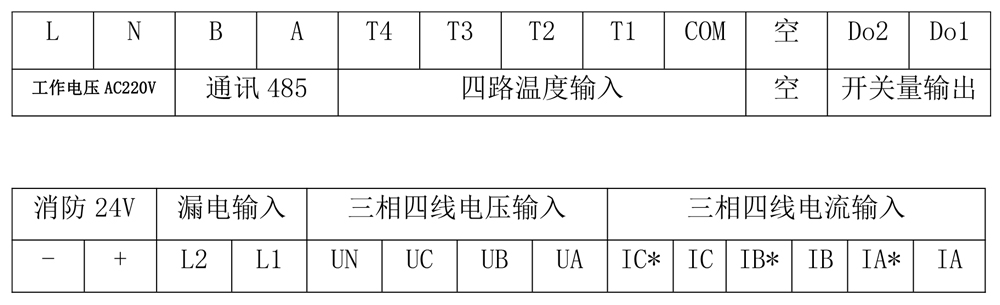

接線端子說明：

分體式剩余電流式電氣火災監控探測器必須停電安裝，嚴禁帶電操作接線端子。

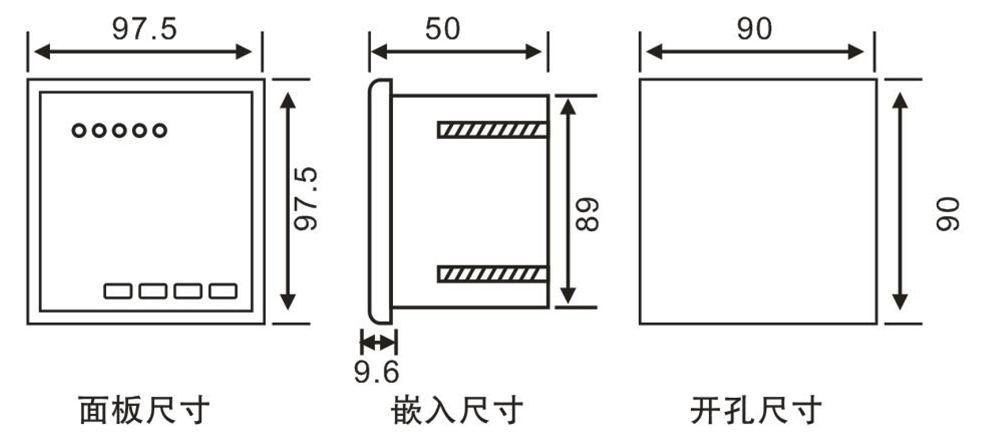

安裝尺寸：(單位：mm）

通訊組網說明

1、通訊傳輸線路:傳輸介質:通訊距離小于 300m 可采用雙絞線，推薦使用屏蔽雙絞線或光纖等:按消防管理要求敷設。

2、輔助材料:總線短路隔離(宜設置)，中維器、分之器；具體可施工現場配置。

注意事項

1、報警發生時，報警燈亮、表明電路發生漏電并超越設定值、判斷故障位置，再對供電電路進行隱患排除，隱患排除以后進行復位操作，使探測器恢復正常工作狀態。

2、每次故障處理后，應對發生故障的時間、燈型及處理方式等內容進行記錄，以便以后查詢。

3、未經本公司同意，任何人員不得拆開探測器或進行維修。

4、按國家標準 GB14287.3 規定，本裝置的工作年限為六年，局時應予以更換。

5、分體式剩余電流式電氣火災監控探測器應在其主要技術特性下工作，探測器屬于精密儀器儀表類，應避免沖擊，碰撞，嚴禁雨水淋濕。
