概述

消防設備電源監控系統能夠?qū)ο涝O(shè)備的電源進行實時的監控，通過檢測消防設備電源的電壓、電流、開關狀態等有關設備電源信息，從而判斷電源設備是否有斷路等故障信息并報警、記錄的監控系統。此系統具有可靠性、實時性并具有數字化、智能化、網絡化、自動化和連續監控的特性。實時反映出被監控設備電源的狀況，并集中顯示，從而可以有效避免在火災發生時，消防設備由于電源故障而無法正常工作的危急情況，最大限度的保障消防聯動系統的可靠性。

適用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域，符合 GB 28184-2011 《消防設備電源監控系統》及GB 25506-2010 《消防控制室通用技術要求》的標準。

適用環境

工作溫度：-10℃~+55℃

儲存溫度：-20℃~+70℃

相對濕度：≤95%不結露

海拔高度：≤2500m 污染等級：Ⅲ級，安裝類別：Ⅲ級

系統功能

1、 監控報警

被監控設備電源回路開關狀態

被監控設備電源的工作狀態（電壓、電流及報警狀態信息）

故障響應時間：≤100s 故障聲信號：可手動消除，當再次有報警信號輸入時，能再次啟動

故障光信號：黃色 LED 指示燈常亮

故障期間，非故障回路的正常工作不受影響

2、控制輸出

對個別或全部被監控設備的報警繼電器進行遠程遙控操作監控器報警控制輸出：常開無源觸點，容量：AC270V 5A

3、自檢

設備自檢：手動檢查

自檢耗時：≤30s

4、報警記錄2

記錄 10000 條相關故障報警信息

報警類型：故障 ID、發生時間、故障描述

主機故障查詢 、打印

5、操作分級

操作員：可進入軟件界面查看實時監測情況、消除報警聲音和查詢報警記錄

管理員：可操作除針對系統本身的信息維護外的其他操作

監控探測器技術指標

1、工作電源

主電源：AC220V 50Hz（允許 85%~110%范圍內變化）

備用電源：主電源低電壓或停電時，維持監控設備工作時間≥8h 監控器為連接的模塊傳感器提供 DC24V 電源

2、工作制和傳輸方式

24 小時工作制，RS485 總線方式，傳輸距離 1km（可通過中繼器延長通訊傳輸距離）。

3、 主要參數及組成部件

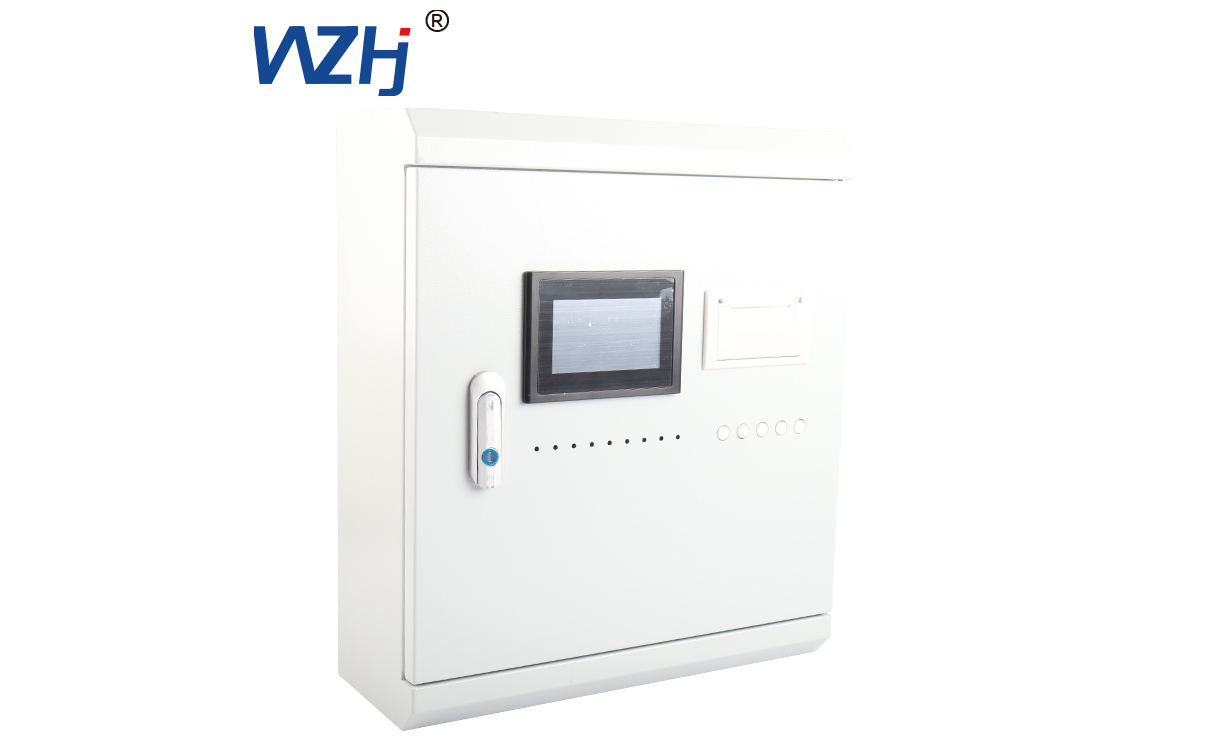

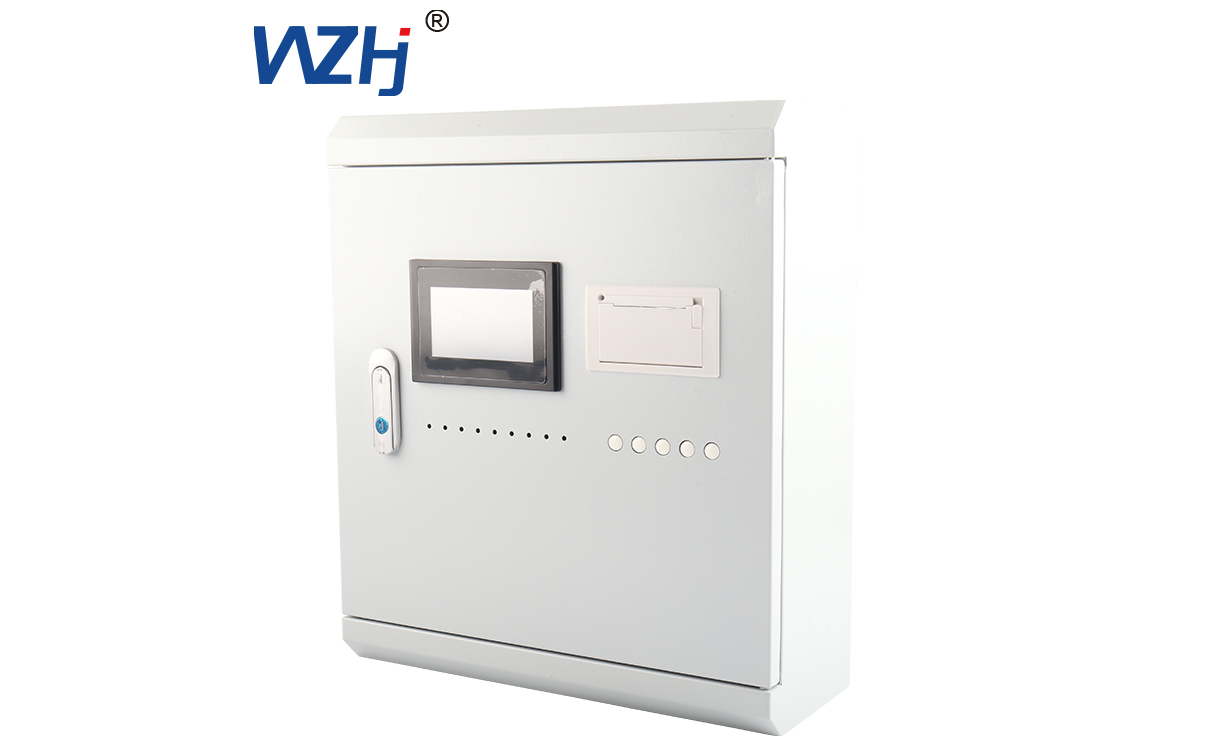

消防設備電源狀態監控器為壁掛式安裝方式，避免靠近可能產生電磁干擾的系統，其主要功能及組成部件如下：

●監控容量：≤254 點

●顯示方式：液晶彩屏

●輸出模塊：內置智能 DO 模塊

●聲光報警模塊：內置蜂鳴器，LED 指示燈

●備用電源：兩個 DC12V，7Ah

監控設備面板元件布置及功能說明

主機故障類型說明

● 1 通道故障：1 通道的通訊連接線短路或斷路；

● 1 路電源斷路：傳感器供電的電源連接線斷路；

● 1 路電源短路：傳感器供電的電源連接線短路；

● 1 路斷電：傳感器的第一路三相電壓供電中斷；

● 2 路斷電：傳感器的第二路三相電壓供電中斷；

● 主機主電欠壓：主機的主電源欠壓或斷電；

● 主機備電斷路：主機的備用電源連接線斷路；

注意事項

（1）應該定期（建議每周一次）對系統進行自檢，并確認自檢正常，以保證集中控制器處于正常工作狀態。

（2）報警發生時，應先做“消音”處理，顯示屏的內容，判斷故障類型，再對供電電路進9行隱患排除，隱患排除以后進行復位操作，使集中控制器恢復正常工作狀態。

（3）每次故障處理后，應對發生故障的時間、類型及處理方式等內容進行記錄，以便日后查詢（集中控制器可以自動紀錄）。

（4）未經本公司同意，任何人員不得拆開集中控制器或進行維修。

（5）按國家標準 GB 13955-2005 規定，本裝置的工作年限為六年，屆時應予以更換。

（6） 電氣火災監控設備應在其主要技術特性下工作, 監控設備屬于精密儀器儀表類，應避免沖擊、碰撞，嚴禁雨水淋濕。

存貯和運輸

產品在運輸和拆封時不應受到劇烈沖擊，并根據GB/T1546-1995《儀器儀表包裝運輸技術條件》規定運輸和存貯。

保存的地方應清潔，其環境溫度應為-40~85℃，相對濕度不得超過 85%，且在空氣中不含有足以引起腐蝕的有害物質。
